DIN 德国标准橡胶膨胀节

产品概述
德国标准橡胶膨胀节是一种专为管道系统设计的柔性连接装置，符合DIR 2501 PN10法兰标准，广泛应用于需要吸收振动、补偿位移及降低噪音的工业场景。该产品采用高强度橡胶材料与金属法兰结合，兼具弹性与耐压性，能有效应对管道因热胀冷缩、机械振动或安装误差引起的应力问题，确保系统安全稳定运行。

主要特点

多规格适配：公称直径覆盖25mm至600mm，满足不同管道系统的连接需求。

高性能参数：

轴向补偿：最大轴向拉动可达25mm（如DN600规格）。

横向位移：支持横向位移补偿（如DN200规格为22mm）。

角度偏差：允许纵向角度偏差±15'（部分规格为±5'），适应复杂安装条件。

耐压设计：法兰压力等级为PN10，螺纹孔直径及螺栓数量优化配置（如DN350采用16孔设计），确保高密封性与抗压强度。

结构可靠：法兰分径与螺栓孔中心位置直径精准匹配（如DN100法兰分径为220mm），提升安装稳定性。

常见类型

按公称直径分类：涵盖DN25、DN32、DN40直至DN600，共17种标准规格。

按法兰参数分类：全系列符合DIR 2501 PN10标准，部分大尺寸型号（如DN350及以上）增设球头设计（Ball count），增强多向位移补偿能力。

典型应用场景

化工行业：用于腐蚀性介质输送管道，补偿温度变化引起的伸缩。

暖通空调系统：降低水泵与风机产生的振动及噪音，提升系统舒适性。

船舶与海洋工程：适应船体变形及海浪冲击，保障管道密封性。

电力与能源：火电厂或核电站中高温高压管道的位移补偿与减震。

市政给排水：解决地下管道因地基沉降或温差导致的应力集中问题。

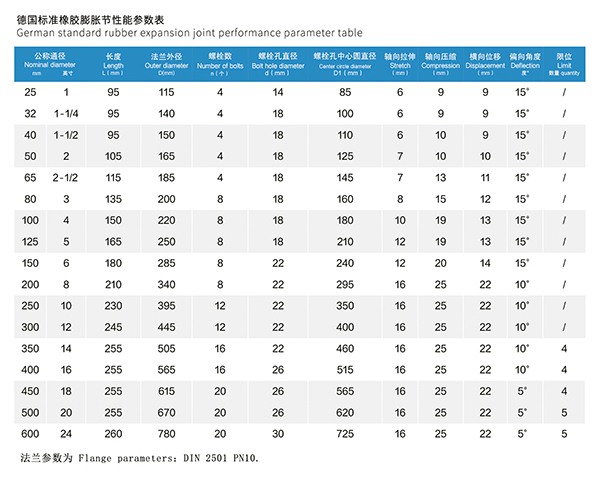

性能参数

该产品凭借标准化设计与高性能参数，成为工业管道系统中不可或缺的关键组件。
